不同频率振动合成的频谱及波形振动分析

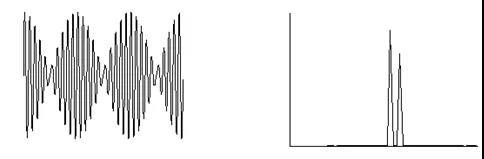

　　1 振动波形及频谱，常出现在转速非常接近的两台设备上，或一台设备上有两个转差非常小的转子，再者，电源频率与转子同步频率也会形成拍频波形。

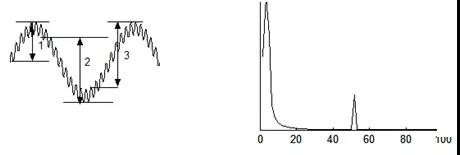

　　2 低频、***频混合波形和频谱(低频分量大)(1,2,3分别代表不同时刻的振动幅值)，超低频分量一般是干扰信号，以通过滤波的方法将低频分量隔离掉。

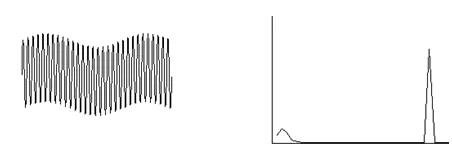

　　3 低频、***频混合波形(***频分量大)和频谱。

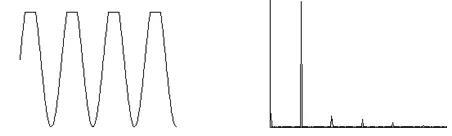

　　4 削波和频谱，***常见的原因是动静摩擦，但频谱显示如果不是自动量程的时候，由于振幅较大而波形显示不全也会出现类似削波特征。

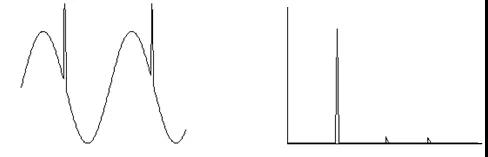

　　5 毛刺波形及频谱，在排除外界干扰后，可以认为毛刺是由于转轴上受到力的冲击作用而引起的。
