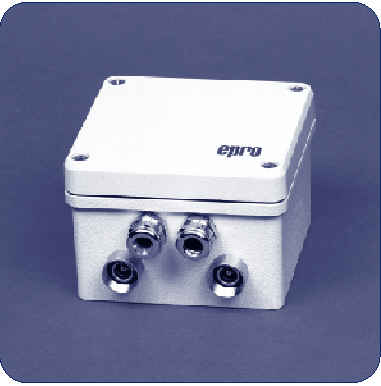

工业双通道转速/键相变送器 MMS3311
发布时间:2017-05-27

/uploads/allimg/161010/1-1610100Z935.jpg

  技术数据:

  传感器输入:两个***立的涡流传感器输入。传感器为epro公司的 PR6422/…,PR6423/…,PR6424/…,PR6425/…和PR6426/…。

  测量范围:0-65535rpm。

  测量信号输出:一路正比于转速的0/4…20mA的电流输出,一路键相输出。

  允许负载:< 500Ω。

  有短路和开路保护,通过夹线端子连接电缆。

  两个带缓冲的电压输出(2-10V),每个通道一路,与输入信号成正比,用于测试,也可以用于分析和诊断目的;一个“OK"状态输出和两个限值输出。

  供电电源:18…24…31.2V直流;变送器电路通过一个DC/DC转换器与供电电源电隔离。

  电流消耗:约 100mA/24V

  功率消耗:约2.5瓦

  环境条件:(符合 IEC359,DIN43745)

  外壳:抗腐蚀,铝制;

  保护等级:IP65 参照 DIN40050, IEC144 CE认证;

  抗电磁干扰:参照EN55011 和 EN50082-2。

  工作温度范围:-20…+80℃;

  存储温度范围:-30…+90℃;

  允许相对湿度:0…95%无凝结;

  允许振动和撞击:撞击:20g/2ms;振动:60Hz时5g。

  安装方向:电缆出口位置参照图1。

  外形尺寸:127.5mm×125.75mm×80mm(宽×***×厚)。

  净重:约1300克。

  毛重:约1500克。

  附件:与变送器一起提供操作手册。

  模块/传感器监测:

  内部的模块监测电路可以不间断地监测下列情况:

  传感器信号在预置范围内;

  传感器与模块之间的连接电缆“OK"(没有短路或开路);

  系统供电电压在预置范围内;

  模块/传感器的状态通过光耦输出,其***大负荷为:U=48V DC;I=100Ma。

  产品应用:

  双通道转速/键相变送器MMS3311是 MMS3000变送器系列之一,用于监测轴的转速,并给出键相脉冲。键相信号可以由轴上的键相槽触发,也可以由测速齿盘产生。

  变送器的输入为epro涡流传感器 PR6422/…,PR6423/…,PR6424/…,PR6425/…,和PR6426/…。

  应用领域包括各种类型的涡轮机械,大型和小型的汽轮机,风扇,鼓风机,压缩机,齿轮箱,离心机,泵,磨煤机及其它。

  这个系统既适合发电厂、炼油厂、化工厂的大型设备,结合现场总线和PLC、主计算机和网络一起使用,也适合测点少的小型涡轮机械的***立监测。

  此变送器不具备防爆功能。

  功能及原理:MMS3311双通道转速/键相变送器将涡流传感器的脉冲输入转换成与转速成正比的输出,同时输出一个键相脉冲信号。

  内置“自检"电路,监测传感器和变送器电路故障,如果发现故障,逻辑“OK"输出将改变状态,同时电流输出从4-20mA变为0mA。初始设置通过拨动开关和旋钮开关来完成。变送器的出厂设置为***常用的工作方式,工厂也可以按用户要求进行设置。
