电动机是工业设备的主要驱动机，其正常与否直接关系到生产设备和系统的可靠性和可用性，影响工厂的能源效率。电动机状态监测和故障诊断，可以提早发现和全面分析设备系统的电气和机械问题，实施有效的预测性维护策略，避免非计划停机造成的生产损失和高昂维修成本，是企业数字化转型和高效运营的关键技术之一。
樽祥在上一代产品应用和数据积累的基础上，结合物联网的发展，采用优化创新的算法，推出新一代EM-W110®电动机监测诊断系统。EM-W110电动机状态监测模块采集三相电流和电压信号，同时可选择同步采集振动、转速、和模拟量信号实现全面和融合监测。基于优化的电气特征分析ESA，信号处理和故障提取算法更加丰富可靠，并具有直观的状态评估展示。优化ESA覆盖设备系统的电源、电动机、被驱动机械及工艺过程，具有全面综合的优势，可适用异步电机，变频驱动电机，直流电机，同步电机和发电机等设备。

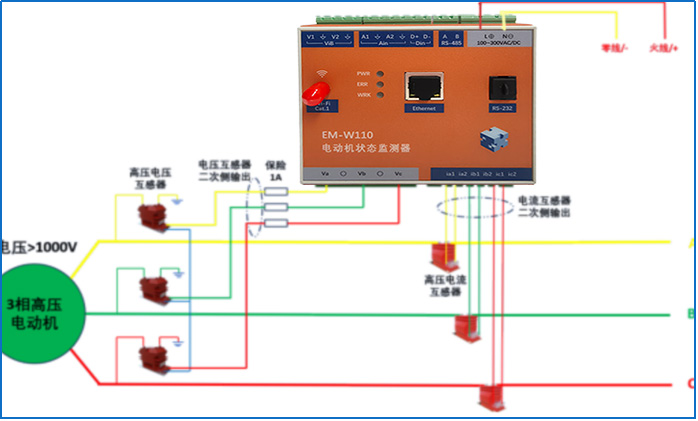

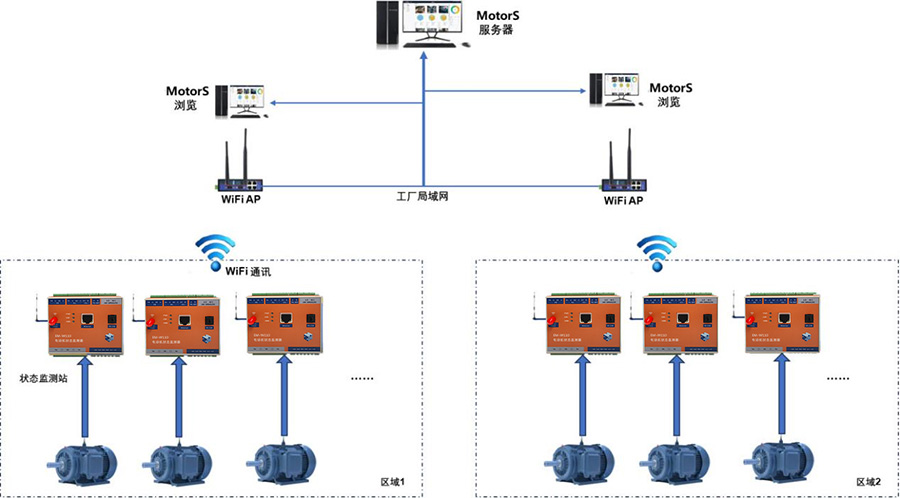

EM-W110电动机状态监测模块每块监测一台电动机，可以安装在MCC，通过RJ45网络接口，无线Wi-Fi组网，也可以利用Cat.1通讯实现物联网和云智能监测。监测数据和采集的波形定期上传到EM-W110®电动机状态监测数据库和软件平台，进行故障预警、趋势分析、状态评价报告、专***诊断、报警通知等。另外，EM-W110可以通过RS232接口连接液晶显示屏，本地显示监测参数和状态信息，也可以通过RS485接口将参数和状态信息传送到PLC等其它系统界面显示。
EM-W110® 电机诊断主要特点：
● 优化的电气特征分析ESA技术
● 在MCC连接三相电流和电压，无需额外传感器
● 诊断覆盖电源，电动机，被驱动设备和过程
● 电气、振动和其它参数融合监测
● 直观的诊断结论，综合状态评价图表
● 转子电气健康状态
● 转子和轴系机械状态
● 气隙静态和动态偏心状态
● 绕组阻抗，匝间短路评价
● 绕组松动评价
● 电气平衡状态
● 功率输出，功率因数，电动机效率
● 电源谐波分析
● 被驱动机械和动态负荷分析，辅助诊断模型
● 轴承故障分析，滚动轴承数据库
● 适用于交流异步、变频驱动电机、同步电机、发电机，和直流电动机
● 灵活的架构：本地或云服务器部署，远程诊断支持。离线与在线监测集成，信息系统集成支持。
EMonitor Pro-V2.0电动机状态监测系统软件
EMonitor Pro-V2.0是电气工程师平台软件，软件将监测数据转换为设备状态信息，评价电动机的性能和运行状态，发现潜在故障，判断故障的严重性，从而指导设备运行维护和维修行动。软件具有优化的电气特征分析技术和经验算法，能够自动诊断，提供状态评价和故障诊断结论，同时提供丰富的电气特征分析图谱和报表，方便***工程师对故障进行深入分析和验证。
EMonitor Pro-V2.0软件提供报表包括电动机状态评估和自动诊断综合报告，电能参数测量数据表，谐波分析数据表，并可以转为pdf或word格式。作为监测跟踪，提供主要电能参数和诊断参数的趋势图(长期和短期趋势)和报警指示。诊断图谱包括三相电流电压低频波形和频谱，有效值解调波形和频谱，三相电流电压高频波形和频谱，三相比较和瀑布图显示等。您可以在频谱上检查自动识别的特征频率标注，利用差频、谐频、边频带光标，或进行细化显示等操作，便于分析和验证故障的特征。
EMonitor Pro-V2.0软件支持EM-W110状态监测模块，EM-W100在线数据采集站等硬件组成电动机状态监测和智能诊断网络系统。通过网络通讯，实现硬件系统组态、监测设置，采集数据传输和数据库存储，还可以更新硬件的固件程序。
EMonitor Pro-V2.0电动机监测软件平台为B/S结构，安装维护便利，用户权限分管理员、分析师和浏览者，允许广泛的信息浏览。同时，软件通过标准数据接口如API，OPC等满足不同信息系统集成的需要。
